Program „Elektrostatyka”

      Program pozwala wyznaczyć linie sił pola elektrycznego i rozkład potencjału pochodzący od zadanego statycznego rozkładu ładunków.
      Wprowadzanie ładunków odbywa się poprzez panel "Ładunki - Dodaj/Usuń". Można z  niego wybrać jeden z  pro­ponowa­nych układów ładunków (np. dipol) klikając na  jednej z  wybranych ikon. Można też utworzyć własny układ ładunków. W  tym celu wybieramy ikonę z  pojedynczym ładunkiem, a  następnie klikamy na wykresie w punkcie, w  którym chcemy umieścić ładunek. Współrzędne są  na  bieżąco wyświetlane w  panelu „Parametry”. Maksymalnie można umieścić na  wykresie 12  ładunków. Przycisk „Usuń ładunek” pozwala usuwać wybrane ładunki.
      Korzystając z panelu „Linie sił pola” można, wybierając opcję „Auto”, automatycznie wygenerować rozkład linii lub wprowadzać pojedyncze linie klikając w  wybranych punktach na  wykresie po  uprzednim wybraniu opcji  „F(r)”.
      Podobnie, można automatycznie wygenerować rozkład potencjału wybierając opcję „V(r)” z  panelu „Rozkład potencjału”. Opcja „Auto” pozwala wygenerować automatycznie linie stałego potencjału, a  opcja „V=const” umożliwia tworzenie takich linii w  wybranych punktach na  wykresie.
Program autorstwa Zbigniewa Kąkola, bez instalacji.

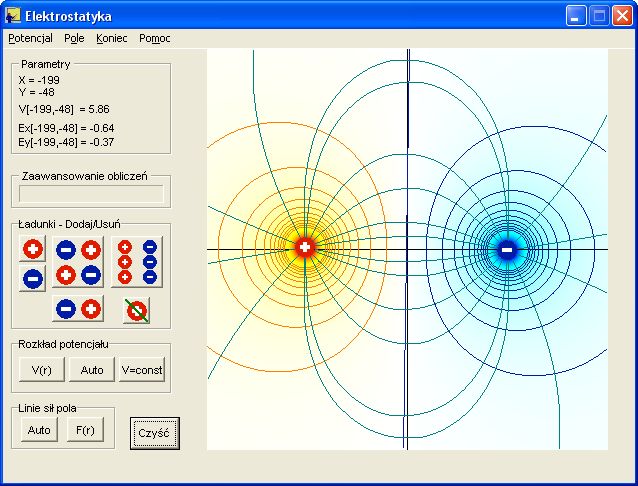

Zrzut

Pobierz program Elektrostatyka
elektro.zip (pobrań: 707)
